Комплект для поиска скрытых коммуникаций LKZ-720
Описание комплекта для поиска скрытых коммуникаций LKZ-720:

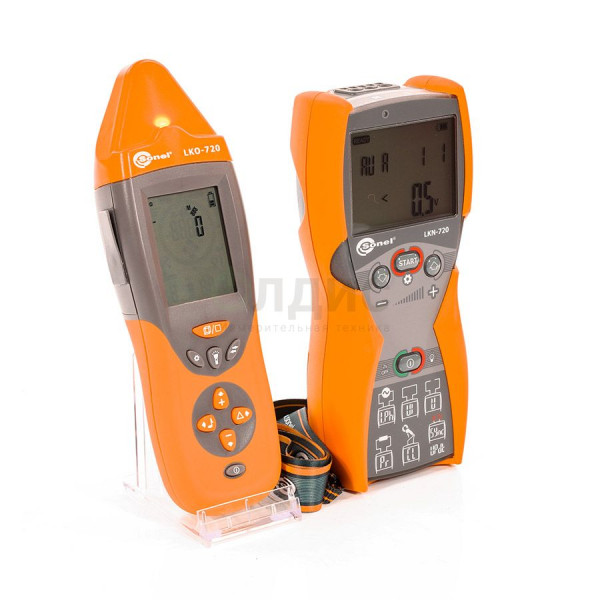

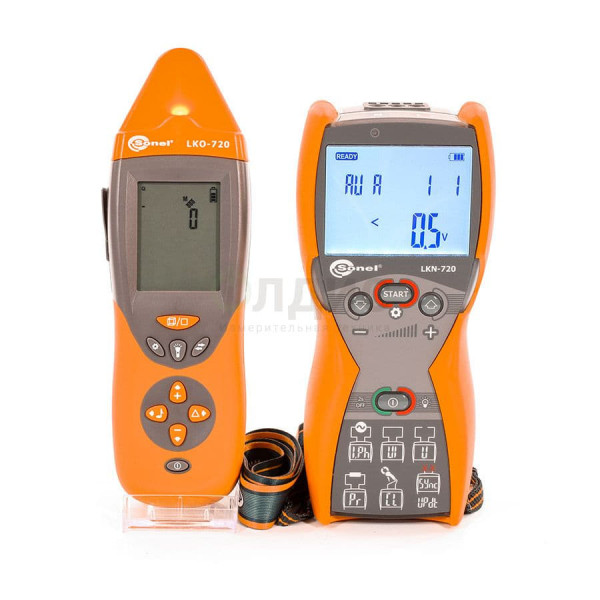

Достаточно часто в процессе обслуживания электрических установок возникает практическая потребность в нахождении скрытых коммуникаций. Незаменимую помощь здесь может оказать lkz-720 – комплект для поиска скрытых коммуникаций, производства компании Sonel. Изделие, включающее в себя генератор lkn-720 и приёмник сигналов lko-720, отличается высоким качеством, удобством и безопасностью в работе.
Эргономичный корпус sonel lkz-720 с двойной изоляцией, выполненной в соответствии с требованиями PN-EN 61010-1, оборудованный степенью защиты оболочки генератора IP67 и оболочки приёмника – IP-40, согласно PN-EN 60529, обеспечивает надёжную защиту персонала от неблагоприятного воздействия электрического тока. При этом вес устройства не превышает 0,7 кг, а габаритные размеры не выходят за пределы 221 мл длины для генератора и 245 мл – для приёмника.
Практические подробности, заключающиеся в сборке необходимой схемы и активизации нужного режима работы комплекта, в деталях отражены на страницах «Руководства по эксплуатации» (Версия 1.04).
Функциональные особенности:
LKZ-720, комплект наделён рядом возможностей, представляющих значительные удобства в процессе пользования, а именно:
- Работоспособностью при напряжении до 500 В RMS с функцией определения величины напряжения.
- Широким набором возможностей при использовании нескольких (не свыше 4-х) генераторов, что позволяет совмещать поиск кабельных жил или проводов в пучке с выявлением факта и места обрыва.
- Оснащение передающими клещами N-1 генератора и C-8 приёмника.
- Возможностями определения фазы и направления движения генерируемого тока (3D-функционал).
- Сервисом экранной подсветки и диодного фонарика для освещения исследуемых объектов, активизации звукового сигнала посредством подключения наушников.
- Пятью режимами генерации, выбираемыми автоматически или вручную, позволяющими формировать три уровня вырабатываемого сигнала.
Определение локализаций:
Прибор даёт возможность:
- отслеживать трассы экранированных кабелей, проводов и кабелей, заключённых в металлорукава и металлические трубы,
- выявлять с некоторыми ограничениями трассировку уходящего за пределы здания кабеля,
- обнаруживать скрытые проводки внутри строительных конструкций,
- бесконтактным методом находить работающие линии электропроводки,
- определять места короткого замыкания в проводниках,
- идентифицировать розетки и автоматические выключатели.
Такой набор качеств высоко ценим инспектирующими органами. Кроме того он даёт возможность успешно проводить ремонтные работы и приёмо-сдаточные испытания.
Управление и индикация:
Управление устройством осуществляется посредством воздействия на соответствующие кнопки и клавиши. Что сопровождается появлением на экранах дисплеев генератора и приёмника сигналов и цифровых значений измеряемых величин.
Вопрос приобретения lkz-720, цена которого постоянно актуализируется на специальном сайте, можно решить в ООО ТК ОЛДИС.
Технические характеристики LKZ-720:
| Параметр | Значение |
|---|---|
| Класс изоляции | двойная, согласно PN-EN 61010-1 |
| Категория безопасности генератора | CAT III 600В по PN-EN 61010-1 |
| Степень защиты корпуса генератора в соответствии с PN-EN 60529 | IP67 |
| Степень защиты корпуса приёмника в соответствии с PN-EN 60529 | IP40 |
| Изделие соответствует требованиям по электромагнитной совместимости стандартам | ГОСТ Р 51522.1-2011, PN-EN 61326-1:2013, PN-EN 61326-2-2:2013 |
| Изделие соответствует требованиям по электромагнитной совместимости Техническому Регламенту Таможенного Союза | ТР ТС 020/2011 |
| Питание генератора | 4 алкалиновых элемента 1,5V AA LR6 или 4 аккумулятора NiMH типа АА |
| Питание приёмника | алкалиновый элемент 9V типа 6LR61 |
| Максимальное рабочее напряжение на генераторе | 500 V rms (707 V ampl) |
| Максимальное рабочее напряжение на контактном зонде | 500 V rms (707 V ampl) |
| Габаритные размеры генератора (длина x ширина x глубина) | 221 x 102 x 62 мм |
| Масса генератора | примерно 0,7 кг |
| Габаритные размеры приёмника (длина x ширина x глубина) | 245 x 77 x 52 мм |
| Масса приёмника | примерно 0,4 кг |
| Рабочая температура | –10...+ 50 °C |
| Температура хранения | –20...+60 °C |
| Температура для калибровки | +23 ± 2 °C |
| Максимальная глубина обнаружения объекта (режим «ток») | 2 м |
| Максимальная дальность обнаружения объекта (режим «мощность») | 500 м |
| Максимальный радиус действия бесконтактной «неонки» | в воздухе 0,2 м в бетоне 0,03 м |

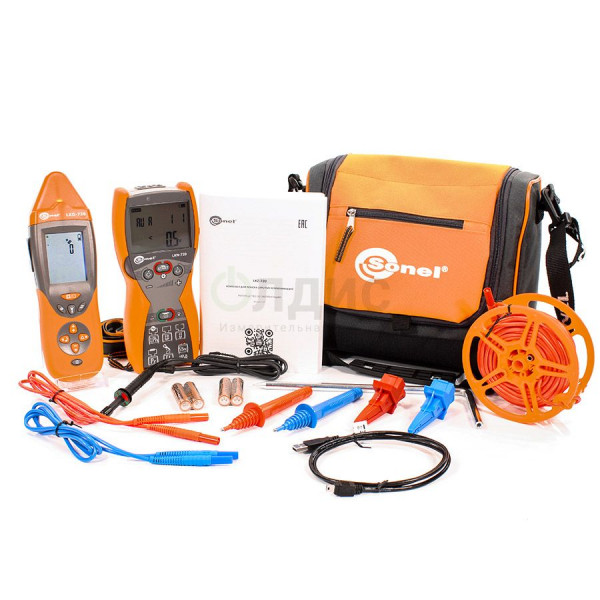

Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | LKZ-720 | 1 - шт. |
| 2 | Зажим «Крокодил» изолированный красный K02 | 1 - шт. |
| 3 | Зажим «Крокодил» изолированный черный K01 | 1 - шт. |
| 4 | Зонд измерительный для забивки в грунт 26 см | 1 - шт. |
| 5 | Зонд острый с разъёмом «банан» голубой | 1 - шт. |
| 6 | Зонд острый с разъёмом «банан» красный | 1 - шт. |
| 7 | Кабель последовательного интерфейса USB | 1 - шт. |
| 8 | Провод измерительный 1,2 м с разъемами «банан» голубой | 1 - шт. |
| 9 | Провод измерительный 1,2 м с разъемами «банан» красный | 1 - шт. |
| 10 | Провод измерительный 20 м на катушке с разъёмами «банан» красный | 1 - шт. |
| 11 | Футляр М6 | 1 - шт. |
| 12 | Дополнительная комплектация комплекта для поиска LKZ-720: | 1 - шт. |
| 13 | Элемент питания алкалиновый 9V 6LR61. | 1 - шт. |
| Дополнительная комплектация комплекта для поиска LKZ-720: | ||
| 14 | Переходник LKO-720/C-8 - для LKZ-720; | 1 - шт. |
| 15 | Контактный зонд - для LKZ-720; | 1 - шт. |
| 16 | Клещи измерительные С-8 - для LKZ-720; | 1 - шт. |
| 17 | LKN-720 модуль - генератор; | 1 - шт. |
| 18 | Клещи передающие N-1 - для LKZ-720, MRU-120, MRU-200; | 1 - шт. |
| 19 | Зонд измерительный для забивки в грунт 80 см - для ТЕ-30, MRU-XXX, MPI-52X/530, LKZ-700/720. | 1 - шт. |
