Токовые клещи CEM DT-3353
Краткое описание токовых клещей CEM DT-3353:
CEM DT-3353 – универсальные клещи для измерения более десятка электротехнических величин, прозвонки цепей и тестирования диодов.
DT-3353 – многофункциональные токоизмерительные клещи, которые измерят:
- Силу постоянного / переменного электротока, его напряжение.
- Частоту.
- Фазовый угол.
- Сопротивление.
- Мощность: активную, реактивную, полную, её коэффициент.
- Ёмкость.
Бесконтактный детектор захватывает проводники диаметром до 55 мм, чего хватит для работы с толстыми силовыми кабелями в промышленных сетях. Из-за высокой чувствительности сенсор реагирует на статическое электричество, мощные источники электромагнитного излучения.
Устройство рассчитано на применение в однофазных двухпроводных, трёхфазных трёх- и четырёхпроводных электрических сетях. Работа со среднеквадратическими значениями TrueRMS гарантирует низкую погрешность. Дополнительно измеритель тестирует диоды и прозванивает электрические цепи для обнаружения обрывов. В нём применяется бесконтактное измерение силы тока и контактное определение остальных электротехнических показателей.
Клещи позволяют суммировать мощность и угол выбранных фаз, определять пиковые значения (максимальное, минимальное) большинства величин.
Особенности DT-3353:
- Суммирование мощностей двух-трёх фаз.
- Внутреннее хранилище для 99 значений.
- Просмотр / передача содержимого памяти на ПК.
- Двухстрочный дисплей с подсветкой.
- Функциональное ПО для обработки результатов измерения.
- Подставка для вертикальной установки.
- Автоматическое переключение диапазона.
- Анализ одно- и трёхфазных сетей.
- Четыре измерительных провода с зажимами типа «крокодил».
Удобство эксплуатации

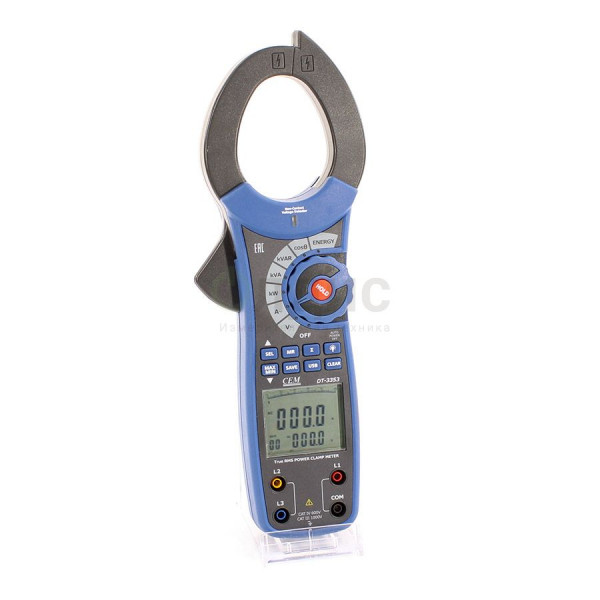

Конструкционно токовые клещи DT-3353 представлены монолитным корпусом, на переднюю панель которого вынесен ЖК-экран, разъёмы для подключения щупов и органы управления: кнопки и переключатель. Полимерный корпус защищает электронную схему измерения от повреждений при падениях устройства или ударов по нему.
Двухуровневый дисплей отображает сразу две измеряемые величины (только определённые комбинации). Опциональная подсветка, которая автоматически гаснет после 20 секунд работы, улучшает читаемость информации при недостаточной освещённости. Кроме измеряемых величин с единицами измерения на экране отображаются индикаторы сохранения, удаления, передачи данных по USB, низкого заряда АКБ, времени работы устройства, пиковые величины, графическая шкала.
Клещи уведомляют о попытке измерить значение, выходящее за пределы текущего диапазона. Встроенная память хранит до 99 результатов замеров, которые можно воспроизводить на дисплее, передавать на компьютер через USB-интерфейс или удалять. Клавиша Hold переводит клещи DT-3353 в режим фиксации информации на экране, предварительно выдавая звуковой сигнал как при прозвонке цепи.
Технические характеристики:
| Параметр | Значения |
|---|---|
| Диапазон измерения напряжения переменного тока | до...750В |
| Дискретность измерения напряжения переменного тока | 1 |
| Точность измерения напряжения переменного тока | ±(1,2% +5 е. м. р.) |
| Диапазон измерения переменного тока | до...1000А |
| Дискретность измерения переменного тока | 1 |
| Точность измерения переменного тока | ±(2% +5 е. м. р.) |
| Диапазон измерения активной мощности | 0,01...750,00 кВт |
| Дискретность измерения активной мощности | >1000кВт: 1 <1000кВт: 0,1 <100кВт: 0,01 |
| Точность измерения активной мощности | ±(3% +5 е. м. р.) |
| Диапазон измерения полной мощности | 0,01...750,0 кВА |
| Дискретность измерения полной мощности | >1000кВт: 1 <1000кВт: 0,1 <100кВт: 0,01 |
| Точность измерения активной мощности | ±(3% +5 е. м. р.) |
| Диапазон измерения реактивной мощности | 0,01...750,0 кВАр |
| Дискретность измерения реактивной мощности | >1000кВт: 1 <1000кВт: 0,1 <100кВт: 0,01 |
| Точность измерения реактивной мощности | ±(4% +5 е. м. р.) |
| Коэффициент мощности | 0,300...1 |
| Дискретность измерения коэффициента мощности | 1 |
| Точность измерения коэффициента мощности | ±(0,022% +2 е. м. р.) |
| Диапазон измерения угла фазы | 0°...90° |
| Дискретность измерения угла фазы | 1° |
| Точность измерения угла фазы | ±2° |
| Диапазон измерения частоты тока | 50...200 Гц |
| Дискретность измерения частоты тока | 1 Гц |
| Точность измерения частоты тока | ±(0,5% +5 е. м. р.) |
| Диапазон измерения активной энергии | 0,001...9999 кВт/ч |
| Дискретность измерения активной энергии | >1000кВт/ч: 1 <1000кВт/ч: 0,1 <100кВт/ч: 0,01 <10кВт/ч: 0,001 |
| Диаметр захвата клещей | 52 мм |
| Дисплей | 2 индикатора: 5- и 4х-значный, с подсветкой |
| Скорость измерений | 2 изм./с |
| Допустимая входная сила тока | 1000А |
| Допустимое входное напряжение | 750В |
| Отклик переменного тока | True RMS |
| Автоматическое отключение | Через 30 с простоя |
| Батарея | 9В батарея типа «Крона» |
| Условия работы | +5...+40°С, ≤ 80%RH, ≤ 7000 м над ур. моря |
| Условия хранения | –20...+60°С, ≤ 80%RH |
| Размеры | 294×105×47 мм |
| Вес | 536 г |
| Точность измерения активной энергии | ±(3% +2 е. м. р.) |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Клещи токоизмерительные DT-3353 | 1 |
| 2 | Тестировочный провод (черный) | 1 |
| 3 | Тестировочный провод (красный) | 3 |
| 4 | Зажим типа «Крокодил» | 4 |
| 5 | Тестировочный щуп (черный) | 1 |
| 6 | Тестировочный щуп (красный) | 1 |
| 7 | Провод USB | 1 |
| 8 | CD-диск с ПО | 1 |
| 9 | Сумка-чехол | 1 |
| 10 | Батарейка типа «Крона» (внутри прибора) | 1 |
| 11 | Руководство по эксплуатации | 1 |
