Токовые клещи RGK CM-10
Описание цифровых токовых клещей RGK CM-10:
Цифровые токовые клещи RGK CM-10 - это удобный и безопасный прибор для измерения больших значений силы переменного тока вплоть до 600А, дополнительно снабженный функциями мультиметра. Максимальный диаметр проводников, с которыми может работать эта модель - 28 мм. Основное преимущество токовых клещей заключается в бесконтактном методе замеров, благодаря чему не требуется отключать провода или производить врезку в изоляцию. Прибор в первую очередь предназначен для специалистов в сфере электроэнергетики, но также может решить и множество бытовых задач.
Устройство позволяет быстро проверять ток в толстых силовых кабелях и сравнивать распределение нагрузки в трехфазных сетях. При подключении щупов токоизмерительные клещи RGK CM-10 определяют ноль и фазу, значения сопротивления, тестируют диоды и конденсаторы, а также могут прозванивать цепи.
Расчет коэффициента заполнения будет полезен при работе с импульсным оборудованием. Все эти возможности отлично дополняют функционал устройства и помогают проводить комплексные обследования сетей и оборудования.
Функция NCV работает как детектор напряжения и может применяться, например, для того, чтобы проверить обесточена розетка или нет. Достаточно поднести передний конец прибора к силовой линии - светозвуковая индикация сообщит о наличии сигнала. Дополнительно можно активировать низковольтный режим для фиксации напряжения в диапазоне 24 - 72 В.
Режим REL стоит активировать в тех случаях, когда необходимо исключить некоторую постоянную величину из результата, а также для уменьшения влияния сторонних факторов на достоверность показаний.
Отличительные особенности токовых клещей RGK CM-10:
- Датчик Холла.
- Режим отображения пиковых показаний.
- Возможность относительных измерений.
- Функция NCV.
- Фиксации значений на экране кнопкой HOLD.
- Защита от перегрузки с сигнализацией.
- Автоотключение через 15 мин. бездействия.
Теxнические xарактеристики RGK CM-10:
| Переменный ток | |||
|---|---|---|---|
| Диапазон | Разрешение | Погрешность | Защита от перегрузки |
| 6 А | 0,001 А | +/-(4%+10) | 620А |
| 60 А | 0,01 А | +/-(2%+10) | |
| 600 А | 0,1 А | +/-(2%+10) | |
| Частота по току 50-100 Гц | 0,1 Гц | +/-(1%+5) | |
| Напряжение переменного тока | |||
| Диапазон | Разрешение | Погрешность | Защита от перегрузки |
| 6 В | 0,001 В | +/-(1%+5) | 600 В RMS |
| 60 В | 0,01 В | +/-(0,8%+5) | |
| 600 В | 0,1 В | +/-(0,8%+5) | |
| Частота по напряжению от 10 Гц до 10 кГц | 0,01 Гц –0,01 кГц | +/-(1%+5) | |
| Напряжение постоянного тока | |||
| Диапазон | Разрешение | Погрешность | Защита от перегрузки |
| 600 мВ | 0,01 мВ | +/-(0,7%+3) | 600 В RMS |
| 6 В | 0,001 В | +/-(0,5%+2) | |
| 60 В | 0,01 В | +/-(0,7%+3) | |
| 600 В | 0,1 В | +/-(0,7%+3) | |
| Частота/коэффициент заполнения | |||
| Режим | Предел измерения | Разрешение | Погрешность |
| Частота | 10 Гц – 10 МГц | 0,01 Гц – 0,01 МГц | +/-(0,1%+4) |
| Коэффициент заполнения | 0,1% - 99,9% | 0,1% | +/-(3%+5) |
| Сопротивление | |||
| Предел измерения | Разрешение | Погрешность | Защита от перегрузки |
| 600 Ω | 0,1 Ω | +/-(1%+2) | 600 В RMS |
| 6 кΩ | 0,001 кΩ | +/-(0,8%+2) | |
| 60 кΩ | 0,01 кΩ | ||
| 600 кΩ | 0,1 кΩ | ||
| 6 МΩ | 0,001 МΩ | +/-(2%+5) | |
| 60 МΩ | 0,01 МΩ | ||
| Проверка целостности | |||
| Предел измерения | Разрешение | Описание | Защита от перегрузки |
| 600Ω | 0,1Ω | ≤10 Ω Непрерывный звуковой сигнал ≥31Ω Нет сигнала | 600 В RMS |
| Проверка диода | |||
| Предел измерения | Разрешение | Описание | Защита от перегрузки |
| 6В | 0,001В | Напряжение открытого контура около 3,9 В. Нормальное значение падения напряжения лежит в интервале от 0,5 В до 0,8 В. | 600 В RMS |
| Ёмкость | |||
| Предел измерения | Разрешение | Точность | Защита от перегрузки |
| 6 nF | 0,001 nF | +/-(4%+10) | 600 В RMS |
| 60 nF | 0,01 nF | ||
| 600 nF | 0,1 nF | ||
| 6 uF | 0,001 uF | +/-(4%+5) | |
| 60 uF | 0,01 uF | ||
| 600 uF | 0,1 uF | ||
| 6 mF | 0,001 mF | +/-10% | |
| 60 mF | 0,01 mF | ||
| NCV (бесконтактное детектирование напряжения) | |||
| Диапазон | Уровень чувствительности | Описание | |
| NCV | EFLo (низкий) | Определение напряжения переменного тока более 24 В +/- 6 В. | |
| NCV | EFHI (высокий) | Определение напряжения переменного тока более 72 В +/- 12 В. | |
| Общие характеристики | |||
| Разрядность дисплея | 6099 | ||
| Отображение полярности | Автоматическая | ||
| Индикация перегрузки | «OL» или «-OL» | ||
| Ошибка при отклонении исследуемого проводника от центрального положения между зажимами клещей | Дополнительная погрешность +/- 1,0% | ||
| Раскрытие клещей | Максимальный диаметр проводника 28 мм | ||
| Рабочая высота над уровнем моря | до 2000 м | ||
| Рабочая температура и влажность | 0°C ... +30°C, не более 80% +30°C ... +40°C, не более 75% +40°C ...+50°C, не более 45% | ||
| Температура и влажность хранения | -20°C ...+ 60°C, не более 80% | ||
| Степень загрязнения | 2 | ||
| Питание | 2 батарейки ААА 1,5 В | ||
| Габаритные размеры | 215х63х36 мм | ||
| Масса | 248 г | ||

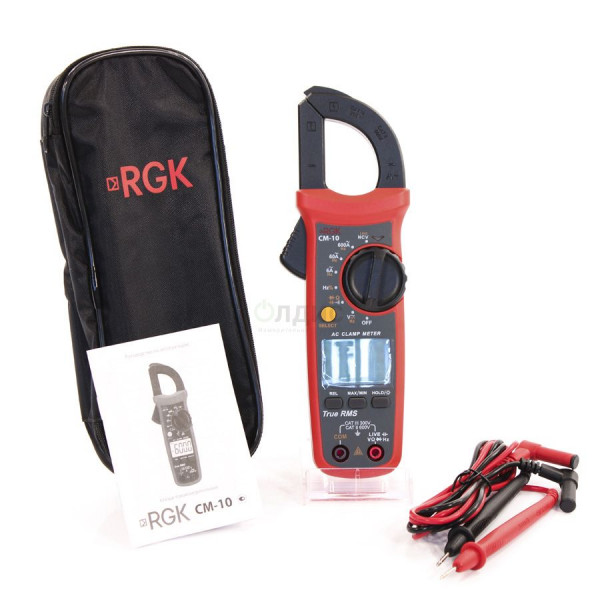

Комплект поставки токовых клещей RGK CM-10:
| № | Наименование | Количество |
|---|---|---|
| 1 | Цифровые токовые клещи RGK CM-10 | 1 |
| 2 | Тестовые провода | 2 |
| 3 | Мягкий чехол | 1 |
| 4 | Батарейка ААА | 2 |
| 5 | Руководство по эксплуатации | 1 |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/RGK/Декларация о соответствии RGK CM-10.pdf
Мы предлагаем для поставки электроизмерительные устройства токоизмерительные клещи. Токовые клещи RGK CM-10, артикул 321008 по цене 3,890 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
